SP5519F
是一款高效率、升壓型LED背光驅動DC/DC控制電路，采用特殊的高壓工藝進行設計，使電路可以在12V和24V電源電壓輸入下，穩定可靠的工作
詳細介紹
文檔與工具
樣品及購買
SP5519F是一款高效率、升壓型LED背光驅動DC/DC控制電路，采用特殊的高壓工藝進行設計，使電路可以在12V和24V電源電壓輸入下，穩定可靠的工作；電路采用固定關斷時間控制模式，關斷時間通過外部電阻精確調節，靈活的關斷時間設置方式，極大地擴展了SP5519F的應用范圍；電路利用補償電容進行軟啟動，減小啟動瞬間尖峰電流對輸出的沖擊；高精度的0.26V內部基準電壓，大大提高了LED恒流精度，LED電流通過外部電阻進行精確設置。
SP5519F提供完善的保護功能，包括輸入電壓欠壓保護（UVLO）、逐周期的功率管過流保護(OCP)、過溫保護（OTP）。

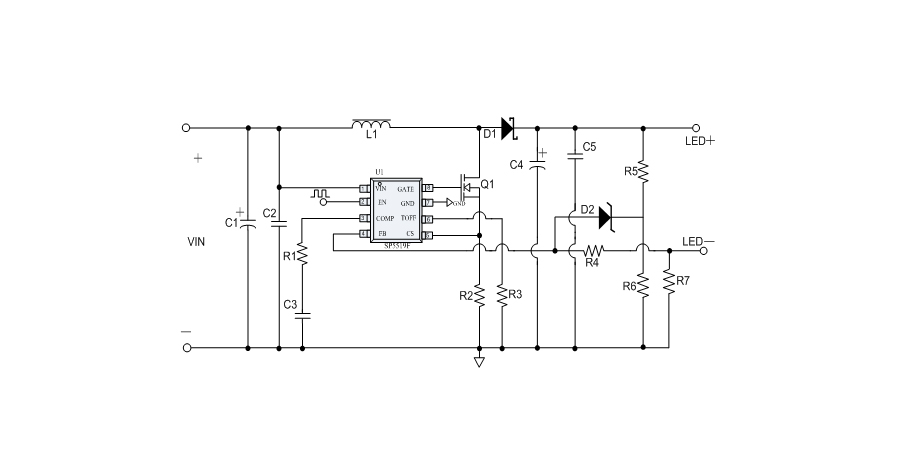

典型應用框圖
應用
● 內置上電軟啟動
● 內置前沿消隱(LEB)功能
● 逐周期過流保護（OCP）
● 輸入電壓欠壓保護（UVLO）
● 過溫保護（OTP）
● 關斷時間電阻可調
● 效率可達90％以上
● 寬電壓輸入范圍：8V~35V
● SOP8無鉛封裝
● LED背光驅動
● LED照明驅動
